CAMINETTI

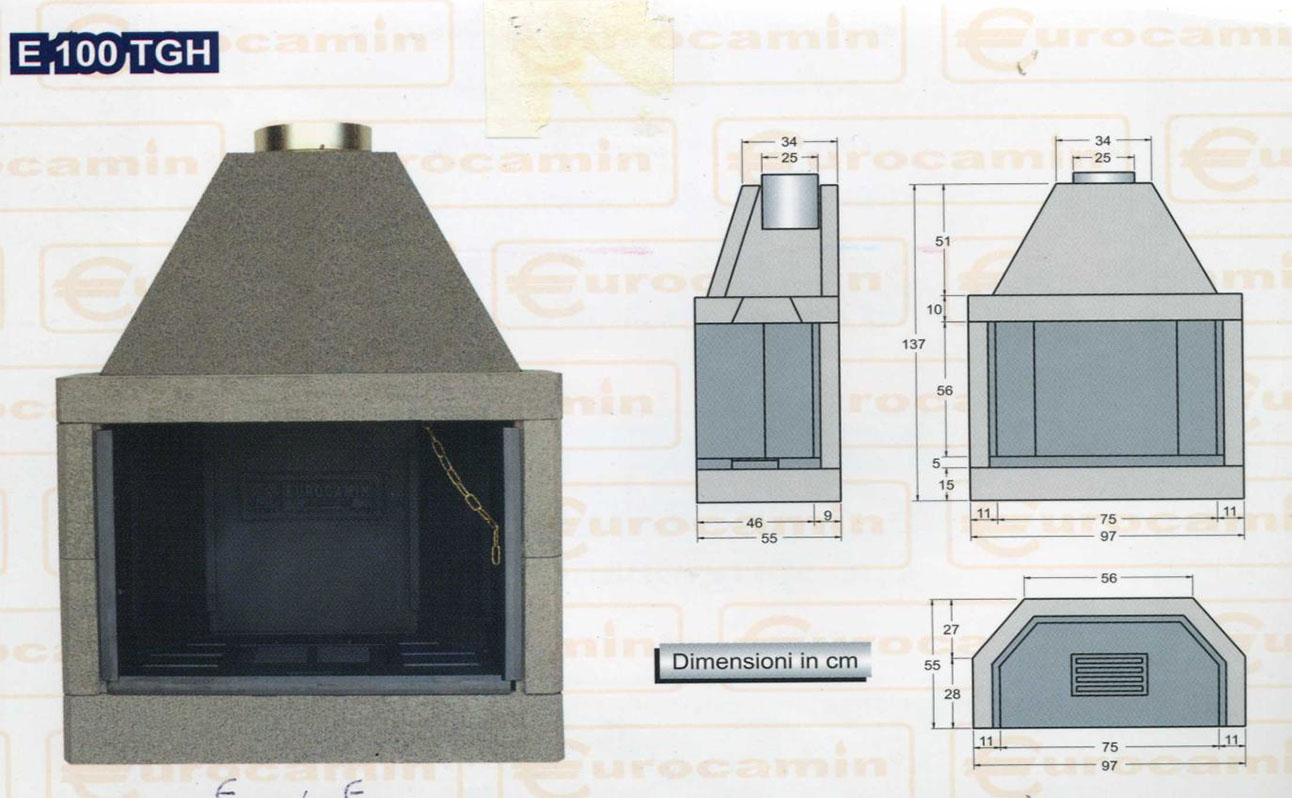

MODELLO E 100 TGH

Caratteristiche e schema di montaggio caminetto
La struttura in argilla espansa ad alta resistenza e il focolare in ghisa spessorata che assicura una maggiore solidità ed una lunga durata ne fanno un prodotto funzionale e di buona efficienza termica. Possono venire posizionati a parete o ad angolo a seconda delle esigenze e del tipo di rivestimento che la nostra ampia gamma offre o di quello che costruirete in opera a vostro piacimento.
Cassetto raccoglicenere con presa d’aria dall’interno, valvola amovibile dall’interno per la regolazione del tiraggio.


DIMENSIONI CANNE FUMARIE

ALTEZZA 3-5 MT – DIAMETRO 300 MM.
ALTEZZA 5-8 MT – DIAMETRO 250 MM.
OLTRE 8 MT – DIAMETRO 200 MM.
Potenza termica globale – 7,5 kW
Peso complessivo – 290 Kg




Legenda
1- Basamento
2- Vaschetta
3- Piano fuoco
4- Griglia
5- Parafiamma
6- Fiancate
7- Architrave
8- Cappa
9- Valvola


ISTRUZIONI PER IL MONTAGGIO


Il caminetto viene fornito premontato a secco. Prima di procedere al montaggio si prega di posizionarlo in funzione dello schema allegato facendo attenzione che sia perfettamente in piano e realizzare presa
esterna praticando un foro di mm 120. Murare i vari pezzi con normale cemento, o meglio con cemento e
malta refrattaria senza creare spessore tale da modificare le misure del manufatto.
Nel caso in cui le pareti interne del manufatto siano rivestite di pannelli in ghisa, bisogna lasciare 4/5 mm circa di spazio fra la ghisa ed il rivestimento. Si fa divieto di serrare forte i bulloni che uniscono
gli elementi in ghisa ed è assolutamente vietato fissare le pareti in ghisa al prefabbricato.
Le varie parti in cemento del caminetto contengono umidità, ed è indispensabile che le prime 6/7 accensioni avvengano con cautela portando gradualmente a temperatura la struttura a fiamma bassa e
limitata, fino a quando l’umidità non sarà fuoriuscita completamente evitando cosi lesioni irreparabili al manufatto.
